RC model diyaaradeed LN3120D24-002

hordhaca alaabta

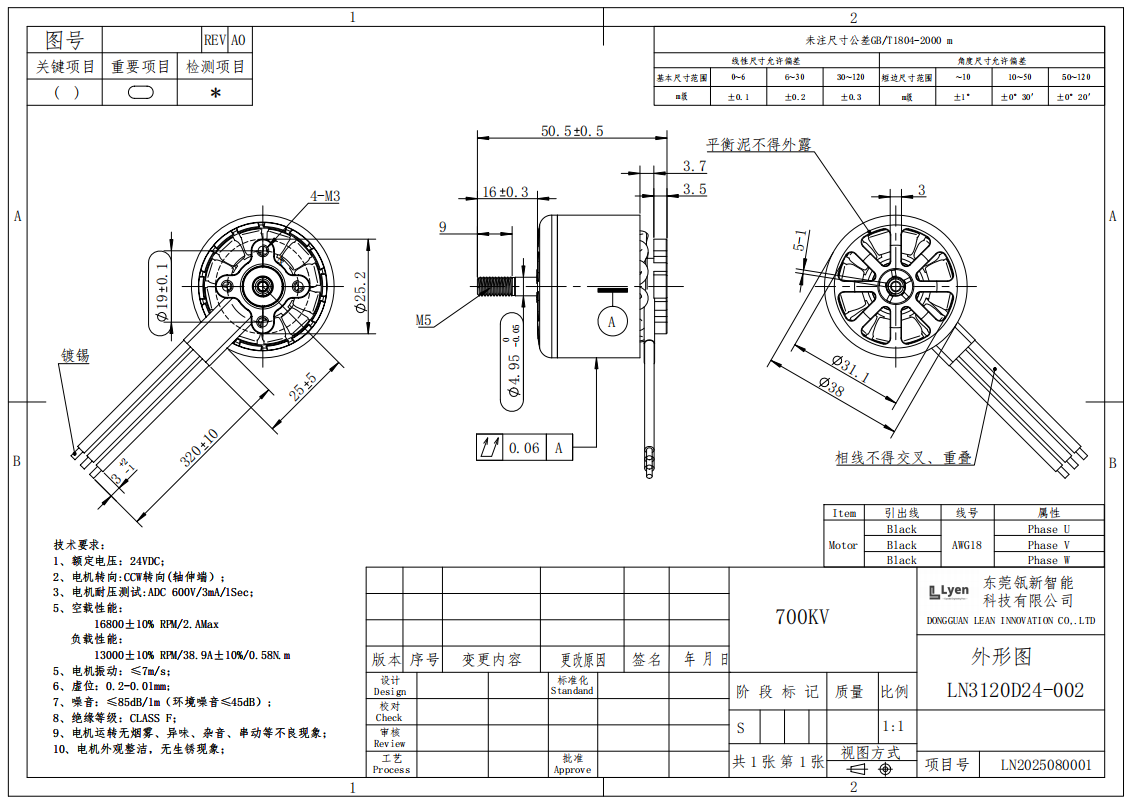

LN3120D24-002 waa matoor si gaar ah loogu talagalay dayuuradaha modelka iyo codsiyada kale. Waxay leedahay sifooyin koronto sida koronto la qiimeeyay oo ah 24VDC iyo qiimaha KV oo ah 700, oo leh qiyaas aan wax rar ah qaadin oo ah 700 revolutions daqiiqadii (RPM) at 1V danab. Xawaaraha 24V, xawaaraha ra'yiga ah ee ra'yigu wuxuu gaaraa 16,800± 10% RPM. Waxa kale oo ay ka gudubtay ADC 600V/3mA/1Sec ee u adkeysiga tijaabada danabka, oo leh fasalka dahaarka ee CLASS F. Waxqabadkeeda farsamada sidoo kale waa mid cajiib ah. Xawaaraha rarka ee 13,000± 10% RPM, waxay u dhigantaa hadda 38.9A± 10% iyo qulqulka 0.58N·m.

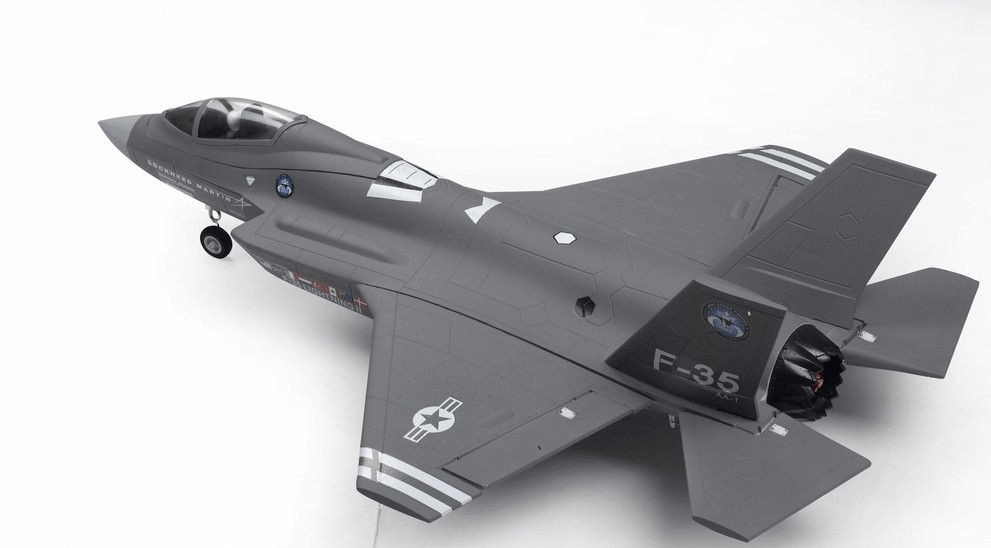

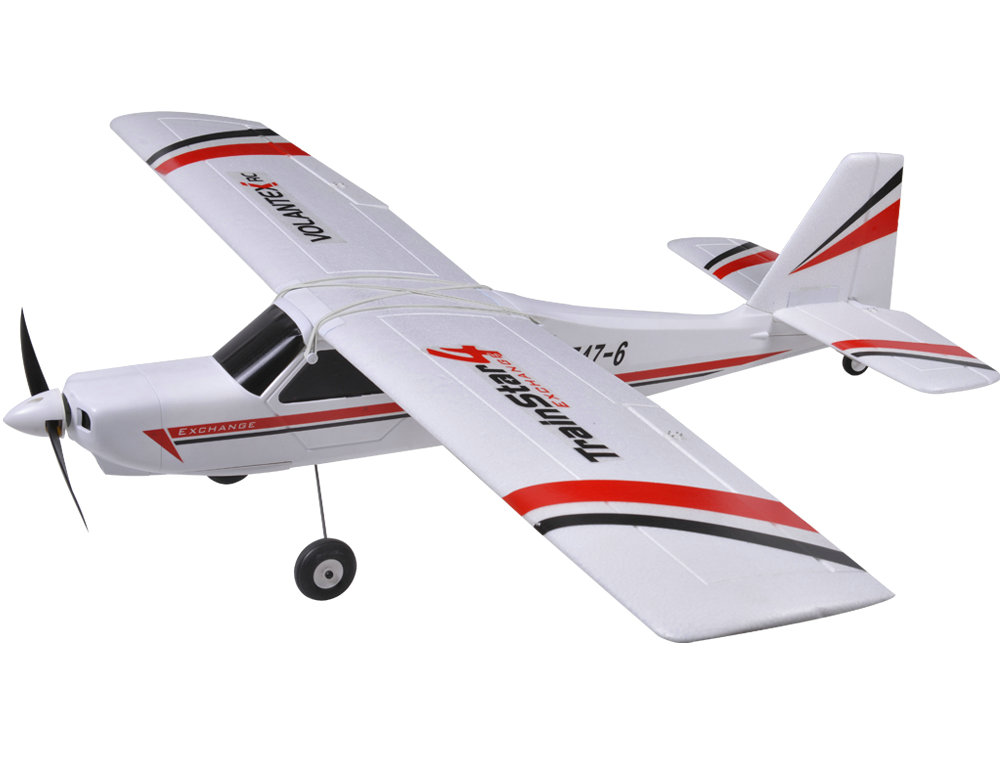

Gariirku waa ≤7m/s, sawaxanku waa ≤85dB/1m, dhabarka dambena waxaa lagu xakameynayaa 0.2-0.01mm gudahood. Waxay leedahay faa'iidooyin muuqda. Qiimaha 700KV wuxuu miisaamaa awoodda iyo waxtarka. Awoodda koronto ee 24V, hadda wax-load ah waa ≤2A, hadda culeyskuna waa 38.9A, taas oo ka dhigaysa mid ku habboon duulimaad waqti dheer ah. Dahaarka CLASS F wuxuu u adkeysan karaa heerkulka ilaa 155 ° C, iyo habka isku dheelitirka ee isku dheelitirka ayaa hubinaya dheellitirka firfircoon ee rotor, hubinta isku halaynta sare. Qaab dhismeedka saddex-waji-la'aanta ah ee caadiga ah wuxuu la jaan qaadayaa kontaroolayaasha xawaaraha elektiroonigga ah ee caadiga ah (ESC), muuqaalkuna waa nadiif iyada oo aan miridhku jirin, taasoo ka dhigaysa dayactirka mid fudud. Waxay leedahay xaalado badan oo kala duwan oo codsi ah. Diyaaradaha modelka ah, waxa loo isticmaali karaa 6-8 dhidibkii waaweynaa ee multi-rotor drones sida diyaaradaha ilaalinta dhirta beeraha, awoodna in ay qaadaan culays dhan 5-10kg, iyo sidoo kale ku haboon yahay dayuuradaha model garabka go'an dhexdhexaad ah oo leh baal of 1.5-2.5 mitir.

Dhinaca baabuurta moodooyinka iyo maraakiibta, waxay kaxaysan kartaa moodooyinka maraakiibta laga hago fog-fog iyo 1/8 ama 1/5 miisaanka baabuurta fog-fog laga hago. Intaa waxaa dheer, waxaa loo isticmaali karaa sidii ilo koronto oo loogu talagalay marawaxadaha dabaysha yar yar ama sidii loo bari lahaa qalabka tijaabada ah ee mechatronics ee kulliyadaha iyo jaamacadaha. Marka la isticmaalayo, waxaa lagama maarmaan ah in fiiro gaar ah si ay u dhigma koronto 24V DC, samaynta shaqo fiican ee design kala diri kulaylka, waxaana lagu talinayaa in la isticmaalo 12 × 6 inch ama 13 × 5 inch propeller. Marka la barbar dhigo caadiga ah 500KV-800KV matoorada dayuuradaha model, waxa ay leedahay qiimaha KV dhexdhexaad ah, xawaaraha iyo torque isku dheeli tiran, heer sare u adkeysiga danab, xakamaynta sanqadh ka fiican, iyo waa ku haboon yahay dhexdhexaad ah iyo diyaaradaha model weyn iyo xaaladaha caawimada warshadaha.
